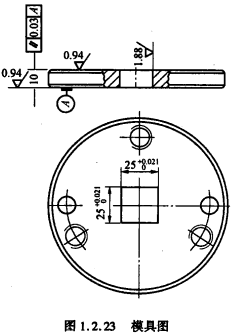

设此方孔冲模的凹模尺寸为25 mm x 25 mm，深 10 mm，通孔精度为七级，表面粗糙度Ra1.25 ~ 2.5 um，模具图如图1.2.23所示，图中未标出孔径、孔距位置等，工件材料为40Cr。

采用高低压复合型晶体管脉冲电源加工。

电火花加工模具一般都在淬火以后进行，且应先加工出预孔，如图1.2.24(a)所示，其余与图1.2.23相同。

加工冲模的电极材料一般选用铸铁或钢，这样可以采用成形磨削方法制造电极。为了简化电极的制造过程，也可采用钢电极，材料为Cr12，电极的精度和表面粗糙度比凹模优一级。为了实现粗、中、精规准转换，电极前端进行腐蚀处理(具体方法请关注本站后续文章)，腐蚀高度为15 mm，双边腐蚀量为0.25 mm，如图1.2.24(b)所示。电火花加工前，工件和工具电极都必须经过退磁。

电极装夹在机床主轴头的夹具中进行精确找正，使电极对机床工作台面的不垂直度小于0.01/100。工件安装在油杯上，工件上、下端面保持与工作台面平行。加工时采用下冲油，用粗、精加工两档规准，并采用高、低压复合脉冲电源，如表1.2.5所示。

表1.2.5加工规准
