图1.2.13 ~1.2.16所示银钨合金电极-、工件为硬质合金＋时的四组电火花加工工艺曲线图表。

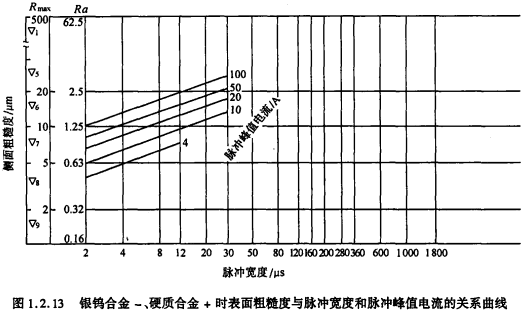

图1.2.13银钨合金-、硬质合金＋时表面粗糙度与脉冲宽度和脉冲峰值电流的关系曲线

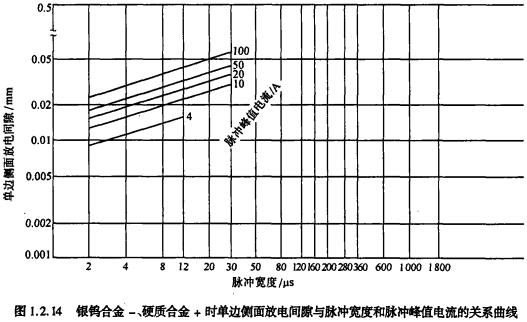

图1.2.14银钨合金-、硬质合金＋时单边侧面放电间隙与脉冲宽度和脉冲峰值电流的关系曲线

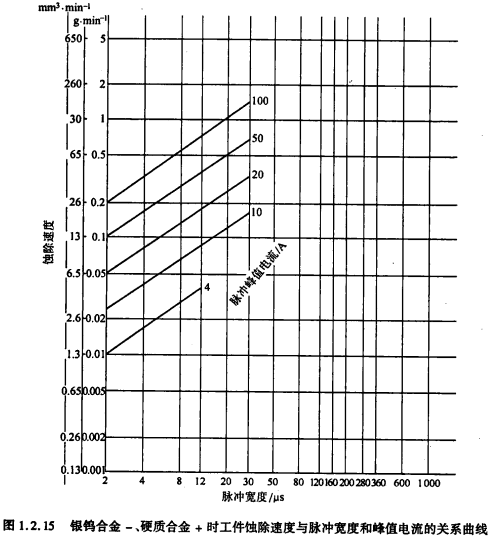

图1.2.15银钨合金-、硬质合金＋时工件蚀除速度与脉冲宽度和峰值电流的关系曲线

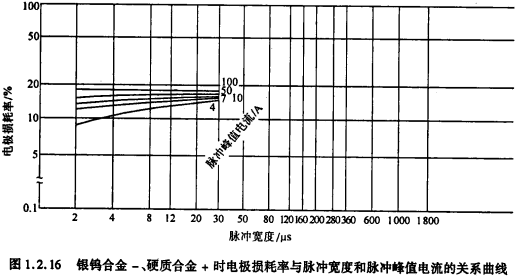

图1.2.16银钨合金-、硬质合金＋时电极损耗率与脉冲宽度和脉冲峰值电流的关系曲线
