图1.2.9 ~ 1.2.12所示为石墨电极-、工件钢＋时的四组电火花加工工艺曲线图表。

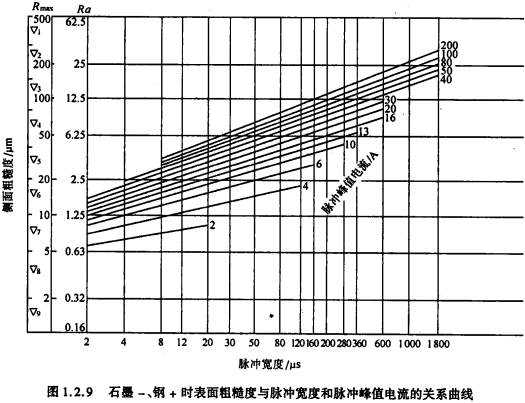

图1.2.9石墨-、钢＋时表面粗糙度与脉冲宽度和脉冲峰值电流的关系曲线

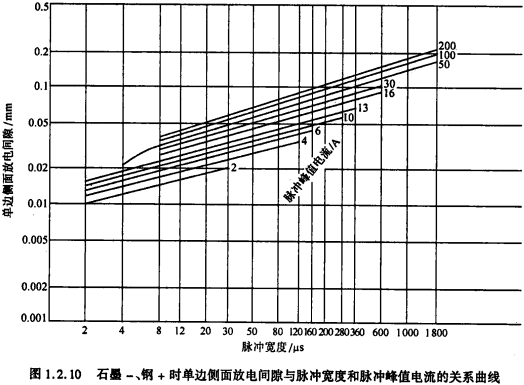

图1.2.10石墨-、钢＋时单边侧面放电间隙与脉冲宽度和脉冲峰值电流的关系曲线

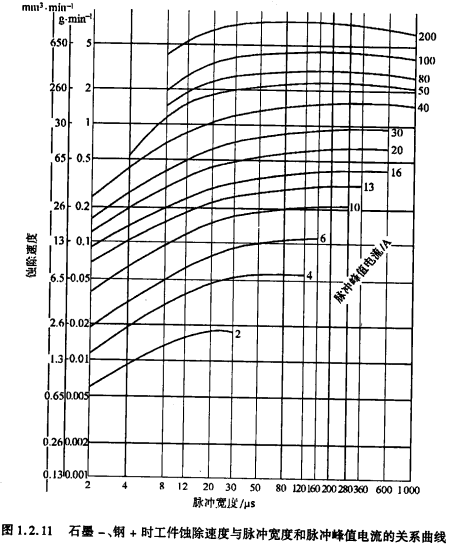

图1.2.11石墨-、钢＋时工件蚀除速度与脉冲宽度和脉冲峰值电流的关系曲线

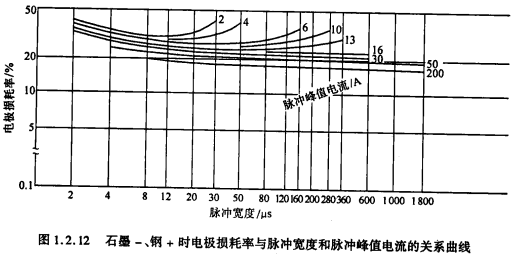

图1.2.12 石墨-、钢＋时电极损耗率与脉冲宽度和脉冲峰值电流的关系曲线
